2007 TM系列機櫃

19吋網路型機櫃-TM系列
We make what you need, we deliver what we promised!
Updated on March 09, 2011

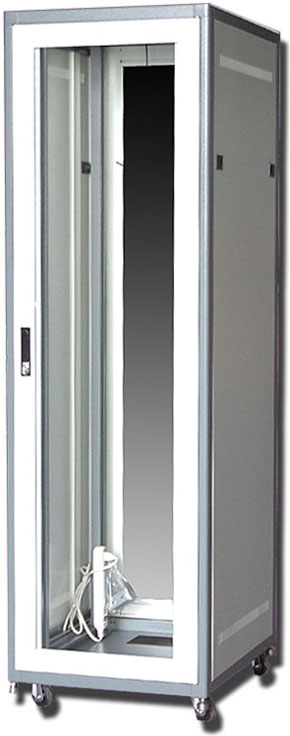

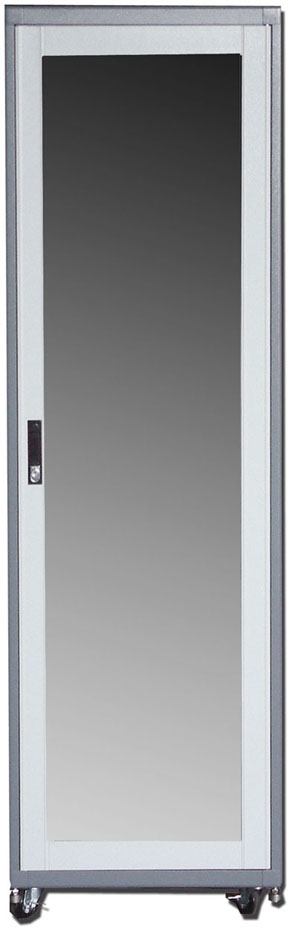

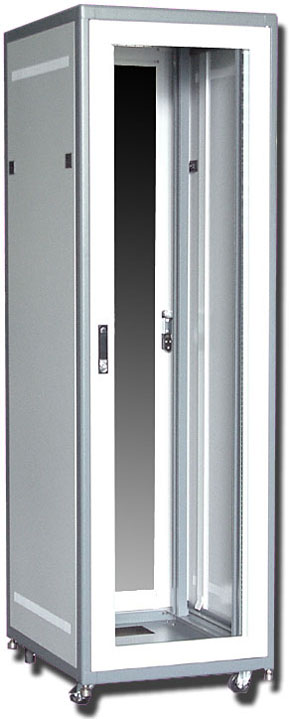

TM系列之標準配備及規格說明

TM多功能網路型機架系列，是依據ANSI/EIA RS-310-C的標準設計製造，為密閉式多功能鋁合金機櫃設計。符合辨公室網路連線系統及電腦機房、數據機、交換機及各種網路系統及實驗設備及佈線系統，安裝上架之用。並通過UL安規認證及CE安規認證，工研院震動測試MIL-STD-167及CNS-3511耐重測試2000Kg合格認證。

機櫃標準配備組成由可拆式前後壓克力門附隱藏式門鎖及鑰匙，上抽式散熱風扇2顆、模組化上下蓋板、鋁製ADC-12三向接頭、上下結構框組，主結構鋁柱組以實心三向接頭及空心鋁擠型鋁柱組合而成，副活動鋁柱(攻牙，非方形孔柱)，滑軌橫柱、AC110V~220V-15A八孔電源組，不銹鋼框架組合螺絲，可拆式散熱側板組、活動煞車輪、地平腳螺絲組、M5(M6)活動螺母、M5(M6)面板螺絲等零件組合而成。

TM型機櫃外寬為600mm內部維持19"設計。主鋁柱寬45mm ×深60mm鋁截面積為595.39㎜之鋁擠型柱AL 6063T5，以確保機架主結構耐重、抗震、不變形。此外可依照server/IPC設備深度，可選購機櫃總深度600mm~750mm之間。副活動鋁柱寬30mm × 深65mm 四面活動溝槽設計(鋁擠型AL 6063T5)，具上架，機架式設備及機櫃附件功能，以利人員安裝及結構耐重及各種網路設備上架，並可前後自由移動，已應不同網路主機上架。固定活動鋁柱方式為，每單支固定於上、下深鋁柱溝槽和滑軌柱×2支上，加以螺絲緊密組合而成。(每單支活動鋁柱固定支撐點為4處)滑軌柱(鋁擠型AL 6063T5)每台2~8支，預留前後移動之M5活動螺母置於鋁擠型滑動溝槽內，供與活動鋁柱組合之用。模組化防塵上蓋，放置高轉速散熱風扇2~8顆(標準配備為2顆)，以排除機櫃內電腦設備產生之熱空氣，並可防止落塵落入機櫃內。高轉散熱風扇尺寸為120*120*38mm，高轉速滾珠軸承式，轉速2400 RPM，每顆出風量72CFM，上加裝防護網，防止人員誤碰。快拆式側板組之兩端上下皆有散熱孔以利空氣對流排熱，並使用活動扣件，僅需雙手即可拆卸，機櫃外觀無螺絲影響美觀。前、後鋁框壓克力(採用3mm壓克力)門組採用鋁擠型中空模鋁柱設計組合而成，寬74 mm ×深17 mm之鋁擠型門柱，可加購電子式密碼鎖或指紋鎖以確保設備安全。電源採用AC-110V~220V-15A八孔電源，附突波保護及無熔絲開關及電源指示燈，插座、插頭為標準電腦三孔接地型。具活動煞車輪、地平腳螺絲、串聯組件，供多台併櫃串聯、機櫃移動或防震固定之用。

以上機櫃型號若最後面標示B者表示烤漆為黑色，如無標示B者則為白色

TM標準型系列之規格(單位: mm)
19"機櫃型號/ Model No	內高	外高	內深	外深	外寬	U數
TM-45U-60 / 75	2001	2167	511 / 661	600 / 750	600	45U
TM-42U-60 / 75	1867	2033	511 / 661	600 / 750	600	42U
TM-41U- 60 / 75	1823	1989	511 / 661	600 / 750	600	41U
TM-35U-60 / 75	1556	1722	511 / 661	600 / 750	600	35U
TM-30U-60 / 75	1333	1499	511 / 661	600 / 750	600	30U
TM-25U-60 / 75	1112	1278	511 / 661	600 / 750	600	25U
TM-20U-60 / 75	889	1055	511 / 661	600 / 750	600	20U
TM-15U-60 / 75	667	833	511 / 661	600 / 750	600	15U
